Как работает дифференциал
Начнем с того, что означает сам этот автомобильный технический термин на доступном для обычного человека языке. Автомобильный дифференциал — это то, из чего состоит трансмиссия и то, что дает возможность колесам крутится асинхронно, то есть каждые колеса не зависят друг от друга и вращаются отдельно.
Научным языком, (от лат. differentia — разность, различие) дифференциал автомобиля — это устройство, которое разделяет входящую энергию (момент), поступаемую на входной вал между выходными валами.
Причина использования в конструкциях автомобилей
Во время поворота машины, ведущие приводные колеса вращаются с одинаковой частотой вращения и так, как одно колесо авто совершает поворот по длинной дуге, а другое по короткой, происходит пробуксовка, что плохо сказывается и сопровождается износом шин и доставляет дискомфорт водителю из-за уменьшения качества динамики автомобиля.
Как работает дифференциал
Начнем с того, что означает сам этот автомобильный технический термин на доступном для обычного человека языке. Автомобильный дифференциал — это то, из чего состоит трансмиссия и то, что дает возможность колесам крутится асинхронно, то есть каждые колеса не зависят друг от друга и вращаются отдельно.
Научным языком, (от лат. differentia — разность, различие) дифференциал автомобиля — это устройство, которое разделяет входящую энергию (момент), поступаемую на входной вал между выходными валами. Простое и понятное объяснение расширяет горизонты. Интересуются работой механизмов машин еще и девушки.
Причина использования в конструкциях автомобилей
Во время поворота машины, ведущие приводные колеса вращаются с одинаковой частотой вращения и так, как одно колеса авто совершает поворот по длинной дуге, а другое по короткой, происходит пробуксовка, что плохо сказывается и сопровождается износом шин и доставляет дискомфорт водителю из-за уменьшения качества динамики автомобиля.
Назначение дифференциала
дает возможность приводным (ведущим) колесам вращаться с разными угловыми скоростями
служит отдельной доп.передачей в паре с главной передачей. Главная передача — это зубчатый механизм трансмиссии автомобиля, который передает крутящий момент ведущим колесам.
непрерывно передает крутящий момент, исходящий от двигателя к ведущим колесам.
Если на транспортном средстве установлены более одного двигателя, на каждое колесо один двигатель, то дифференциал не требуется. Но так обычно не делают. Устанавливают 4 двигателя, по одному на каждое колесо, только на самосвалы Белаз. Двигатели эти электрические.
В устройстве гоночных картингов также дифференциал не устанавливают, так как конструкция рамы гибкая, что позволяет слегка приподнимать ведущее заднее колесо с внутренней стороны поворота не приподнимая передние колеса.

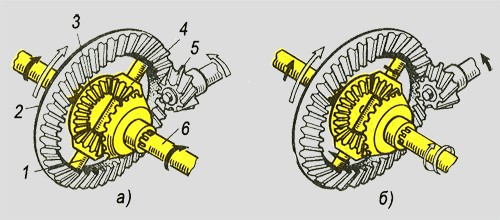

на рисунке а) — колеса вращаются с одинаковой частотой, на рисунке б) — движение колес на повороте
1 — ось сателлитов, 2 – ведомая шестерня, 3 — полуосевые шестерни, 4 — сателлит,
5 — ведущая шестерня, 6 — полуоси.
На гоночных автомобилях ралли differencial обычно заваривают сваркой, жестко блокируют и намертво связывают колеса на ведущей оси. Это применяется потому, что такие машины при езде, все повороты проходят с заносом.
Как работает дифференциал
Принцип действия. Главная передача посредством шестерни передает крутящую энергию на корпус и сателлиты, которые сцеплены с шестернями полуосей.

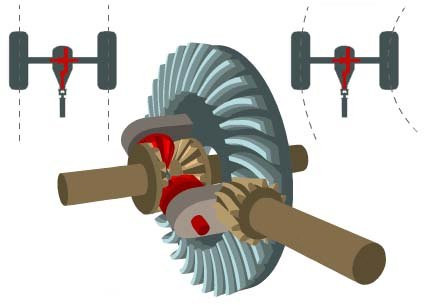

Когда скорость вращения колес одинакова, сателлиты сидят неподвижно (см. рисунки ниже).
При изменении угловых скоростей колес, например, при повороте или пробуксовке из-за неровностей дорог и так далее, происходит вращение сателлитов. Сателлиты служат для компенсации разницы частот вращения колес.

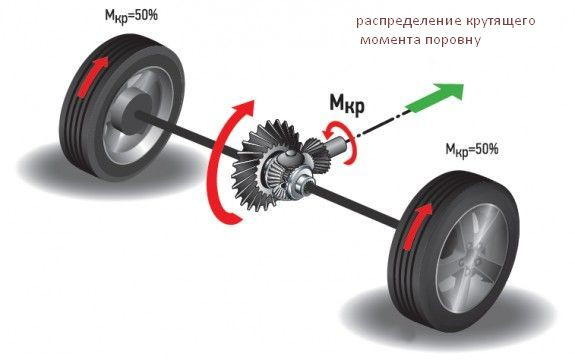

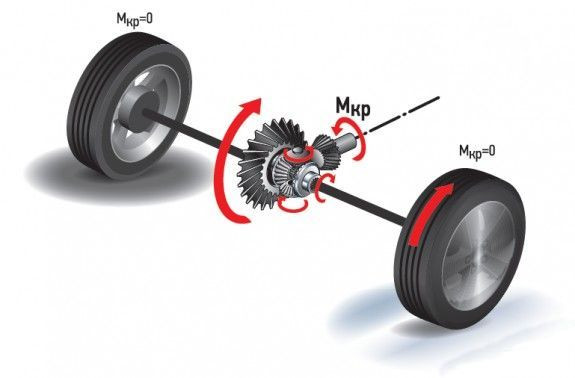

Рассмотрим на примере — автомобиль буксует на льду. Здесь одно колесо буксует, потому что нет сцепления со льдом, а значит и нет крутящего момента. А так как свободное блокирующее устройство распределяет тягу поровну на колеса, то раз нет крутящей силы на одном колесе, значит оно исчезает и на втором.
Выход из такой ситуации — создать противодействующую силу на противоположном колесе. А это делает блокировка. Необходимо заблокировать буксующее противоположное колесо и тогда появится противодействующая сила для противоположного колеса.
Как работает дифференциал на полноприводном автомобиле
На джипах, седанах, хэтбчеках и универсалах 4х4, если установлен свободный симметричный дифференциал, происходит следующая ситуация. Во время движения без пробуксовок на каждое колесо распределяется по 25% энергии кр.момента поровну.
Получается одна ось осталась без вращения, поэтому и пропадает крутящий момент и на второй оси, так как differencial межосевой симметричный. Результат — на всех 4 ведущих колесах нет вращения.

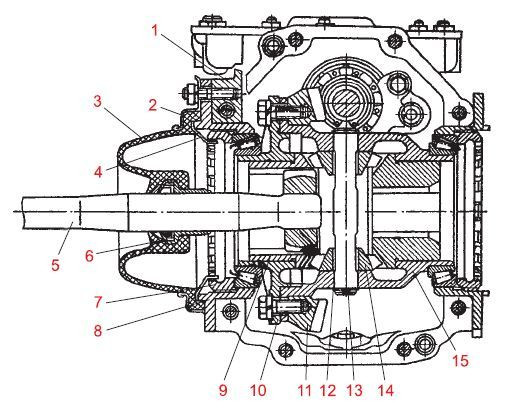

Чертеж-differential в разрезе. Главная передача и дифференциал заднеприводного автомобиля:
1 — картер; 2 — крышка; 3 — защитный чехол; 4 — стопорное кольцо; 5 — полуось; 6 — сальник подшипника; 7 — регулировочная гайка; 8 — стакан подшипника; 9 — полуосевая шестерня; 10 — крышка коробки дифференциала; 11 — ведомая шестерня главной передачи; 12 — стопорное кольцо пальца сателлитов; 13 — палец сателлитов; 14 — сателлит; 15 — коробка устройства
